تعرف على الأسياخ المجمعة وشروط الإستخدام وفقاً للكود المصري
في يوم من الأيام وانت تقوم بتصميم منشأ ضخم تقع عليه أحمال كبيرة جداً ستجد ان مساحة الحديد في القطاع كبيرة مما يتطلب استخدام عدد كبير من أسياخ التسليح في القطاع، وعند رص الأسياخ بالطرق التقليدية تجد ان المسافة الخالصة بين أسياخ التسليح لا تحقق اشتراطات الكود ومن هنا نلجأ إلى الأسياخ المجمعة دعونا نتعرف عليها من خلال المقال التالي المقدم من موقع الهندسة .

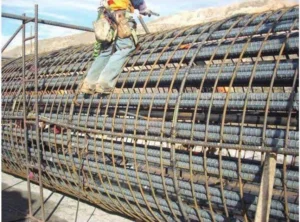

الأسياخ المجمعة
أحياناً نحتاج لمساحة تسليح كبيرة ويكون صعب جداً وضع جميع الأسياخ في القطاع مع تحقيق المسافات المطلوبة بين الأسياخ لمنع التعشيش وبالتالي نلجأ للأسياخ المجمعة، والأسياخ المجمعة عبارة عن مجموعة من الأسياخ يتم ربطها مع بعض ويتم التعامل معها كما لو انها سيخ واحد، فتستخدم في حالة كثرة الأسياخ في القطاعات الخرسانية مع عدم القدرة على وضعهم بجانب بعض في القطاع الخرساني لعدم إمكانية تحقيق المسافات المناسبة بين كل سيخ والآخر.
توصيات استخدام الأسياخ المجمعة
- لايسمح بتجميع الأسياخ في حزم الا بإستعمال الاسياخ ذات النتؤات
- لايزيد قطر أي سيخ في الحزمة عن 28 ملم .
- يمكن استخدام اقطار مختلفة في حزمة واحده بشرط الا يزيد الفرق بين الأقطار عن 4 ملم .
- يتم اتخاذ الإجراءات الكافية نحو تلامس الأسياخ بإستخدام سلك رباط اثناء التركيب وصب الخرسانة .
- لضمان تثبيت الأسياخ اليتم ربطها بسلك تربيط على مسافات لاتزيد عن 24 مره قطر أصغر سيخ في الحزمة.
لماذا نستخدم الأسياخ المجمعة ؟
يتم استخدام الأسياخ المجمعة في المشاريع ذات الأحمال الكبيرة، بحيث يكون التسليح في القطاعات نسبته عاليه ولو تم رص الحديد بالطريقة العادية قد يحصل تعشيش أثناء صب الخرسانة بسبب عدم توافر المسافة الآمنه بين أسياخ التسليح .
هل الأسياخ المجمعة آمنه ؟
الحقيقة أن اكبر مشكلة في الأسياخ المجمعة هي ضعف الترابط بين الحزمة والخرسانة، لأن يصعب دخول الخرسانة بين أسياخ الحزمة وبالتالي التماسك يكون ضعيف، ولكن هل ذلك يمنع استخدام الأسياخ المجمعه بالطبع لا، ولكن ما الحل ؟
وضع الكود اشتراطات مهمه جداً بخصوص الأسياخ المجمعة وسنقدمها في الفقرات التالية .
تعرف على الخرسانة ومكوناتها بشكل مفصل
شروط الكود لإستخدام الأسياخ المجمعة
طول التماسك
يحسب طول التماسك للأسياخ المجمعة ( Bundled bars ) من المعادلة (4-66) بإعتبار الحزمة الواحدة كسيخ واحد بقطر مكافئ ويتم حساب القطر المكافئ للحزمة المكونة من أسياخ متساوية القطر كما يلي :
- في حالة حزمة مكونة من سيخين القطر المكافئ = 1.4(القطر الأكبر)
- في حالة حزمة مكونة من ثلاث أسياخ القطر المطافئ = 1.70(القطر الأكبر)
ويستخدم القطر المكافئ في الحسابات الخاصة بالحد الأدنى لسمك الغطاء الخرساني للحزمة طبقاً لبند (4-3-2-3-ب) وجدول(3-13) والمسافة الخالصة بين أسياخ الحزم المتجاورة بند (7-3-3-1) واستيفاء حالة حد التشرخ بند (4-3-2-3-أ) بينما يقاس سمك القطاع الخرساني للحزمة والمسافة الخالصةبين أسياخ الحزم المتجاورة (a or b ) طبقاً لترتيب الأسياخ الفعلي في القطاع كما في شكل (7-2-ب)
رغم ذلك لازال يوجد مشكلة في التماسك لهذا السبب وضع الكود أيضاً اشتراطات في وصل الأسياخ
وصل الأسياخ
- عند وصل أسياخ تسليح ذات أقطار مختلفة يحسب طول الوصلة حسب القطر الأكبر
- عند وصل أسياخ داخل الحزمة يؤخذ طول الوصلة طبقاً للبند (4-2-5-4-1-ج) محسوباً على أساس قطر السيخ المفرد مع زيادة هذا الطول بمقدار 30% على انه يجب عدم التداخل بين وصلات الأسياخ التي تكون الحزمة ولا يسمح بوصل الحزمة ككل في قطاع واحد .
شكل ج
- يؤخذ طول وصلة التراكب للأسياخ في الشد في العناصر المعرضة لعزوم انحناء مساوياً1.3 طول التماسك Ld في الشد في حالة ما إذا كانت مساحة الأسياخ في القطاع أقل من ضعف مساحة الأسياخ المطلوبة أو كانت مساحة الأسياخ الموصولة تزيد عن 50% من مساحة الأسياخ عند هذا القطاع .
يمنع التداخل بين وصلات الأسياخ – يمنع وصل الحزمة كلها في قطاع واحد
